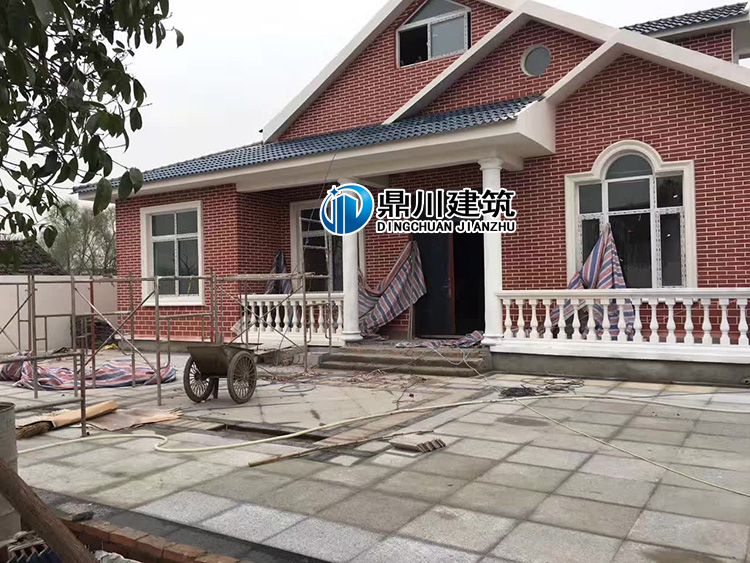

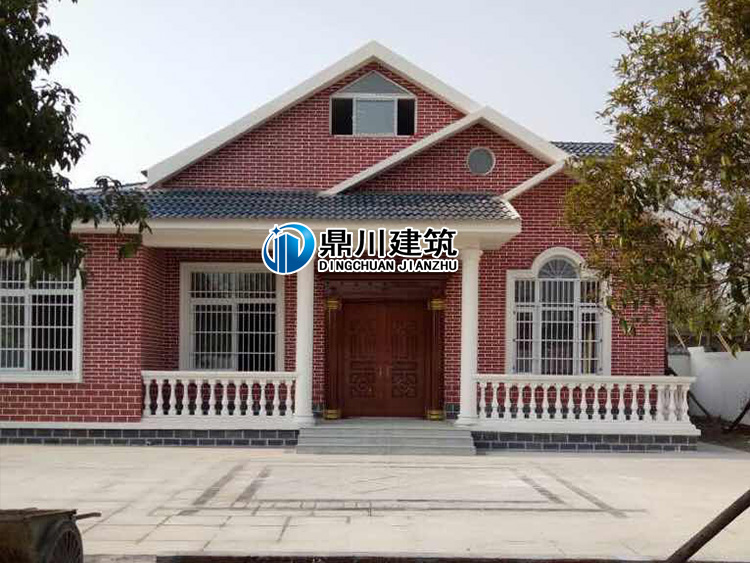

一层带阁楼别墅设计效果图+建房效果实拍

一层带阁楼别墅设计效果图

图纸属性
编号： DC0189 层数：一层带阁楼结构形式：砖混结构主体造价： 16-20万
开间： 14.04米进深： 11.34米占地面积： 144.36平方米建筑面积： 210.69平方米

图纸内容
建筑图：建筑施工总说明、建筑构造设计说明、一层平面图、阁楼平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、节点大样图、门窗详图
结构图：结构设计说明、基础平面布置图、基础详图、地圈梁平面布置图、一层顶板施工图、坡屋顶板施工图、一层顶梁,柱施工图、坡屋顶梁,柱施工图、楼梯施工图、节点大样图、坡屋面做法大样
给排水图：给排水设计说明、一层给排水平面图、阁楼给排水平面图、屋顶给排水平面图、卫生间给排水大样图、给排水系统图
电气图：电气设计说明、设备材料表、等电位联结做法、配电系统图及电讯系统图、一层照明平面图、阁楼照明平面图、一层插座平面图、阁楼插座平面图、一层弱电平面图、阁楼弱电平面图、基础接地平面图、屋顶防雷平面图

设计功能

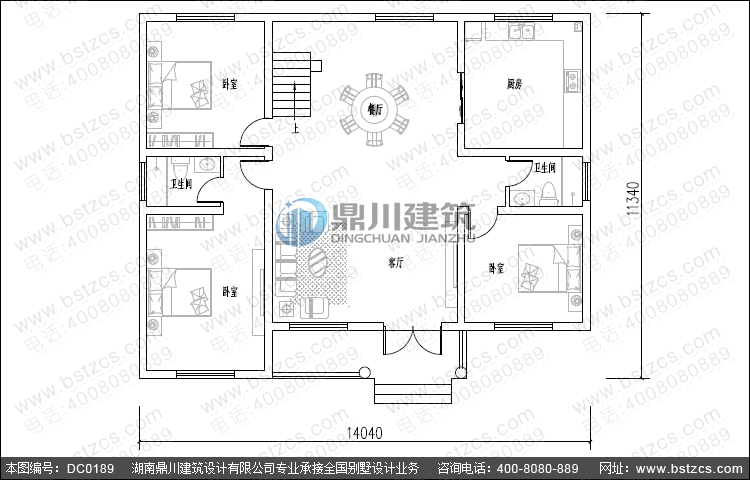

一层：客厅、卧室（附卫生间）、2卧室、厨房、餐厅、卫生间
