【自建房案例实拍】三层别墅全套施工图纸+建房实拍

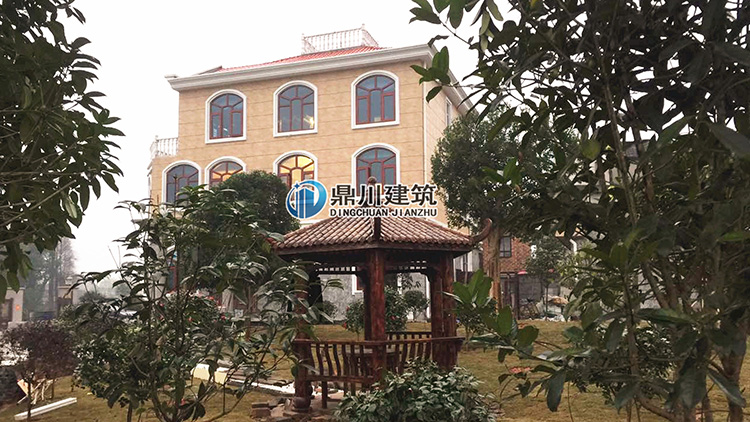

　　就此款三层别墅全套施工图自建房案例实拍来说：别墅外观简洁大方，红褐色瓷砖搭配小规格米黄色面砖，不仅耐脏实用，而且美观大方。多窗体，多采光设计，360度阔景观视野，与窗外景观零距离，别墅的造型简约大气。门前有水景，屋后有庭院凉亭。妥妥的别墅生活。整套别墅主体花费80万，室内装修加院子220万左右，总计300万。工期一年左右。

图纸属性
编号： DC0001 层数：三层结构形式：框架结构主体造价： 34-40万
开间： 13.3米进深： 14.6米占地面积： 147.7平方米建筑面积： 366.4平方米

图纸内容
建筑图：建筑设计说明、工程做法表、一层平面图、二层平面图、三层平面图、屋面平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯详图、门窗表、门窗详图、大样详图
结构图：结构设计说明、大样图、基础平面布置图、基础柱定位图、一层柱定位图、二层柱定位图、三层柱定位图、顶层柱定位图、一层底梁平法施工图、一层顶梁平法施工图、二层顶梁平法施工图、三层顶梁平法施工图、屋顶梁平法施工图、一层底结构平面图、一点顶结构平面图、二层顶结构平面图、三层顶结构平面图、顶层结构平面图、楼梯配筋图
给排水图：给排水设计说明及图例、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、厨卫给排水详图、给排水系统图
电气图：电气设计说明、设备材料表、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、配电系统图、弱电系统图、配电干线系统图、屋顶防雷平面图、接地平面图、等电位联结做法

设计功能
一层：入口玄关、客厅、餐厅、厨房、客房、卫生间、车库
二层：卧室、卧室（附阳台）、卧室（附书房，卫生间，阳台）、卫生间
三层：活动厅（附露台）、卧室、卧室（附露台）、卧室（附书房，卫生间，阳台）、卫生间

此款图纸地址：http://www.bstzcs.com/goods-1.html

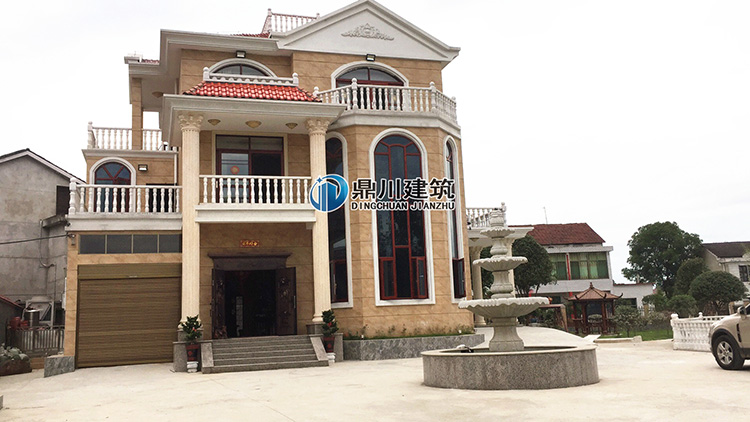

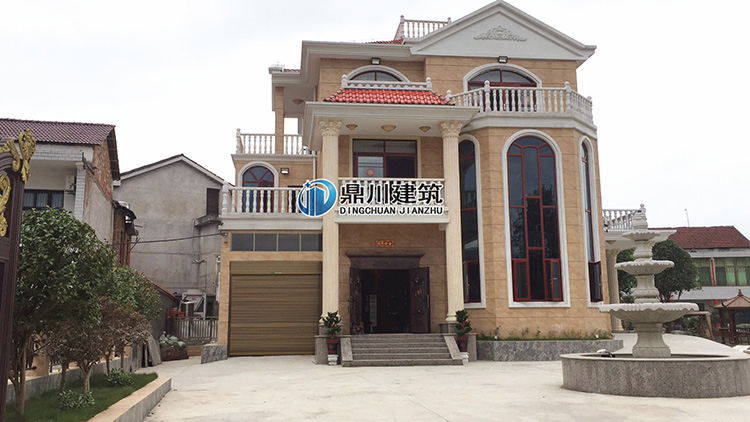

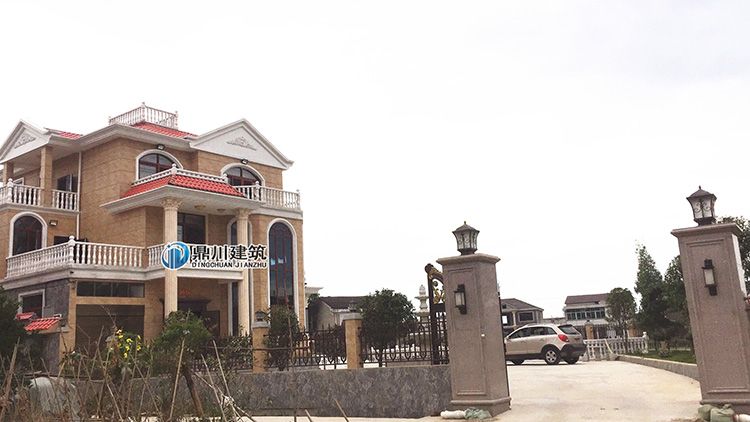

自建房案例实拍

　　本文由别墅图纸超市编辑发布，如需了解更多，可登录网站主页http://www.bstzcs.com/，或者拨打我们的免费电话400-8080-889在线咨询。
