新农村住宅设计6_别墅设计图纸,新农村别墅,农村自建房设计

商品编号：　DC0024
规　　格：　8.9米×8.4米
支付方式：　货到付款 | 在线支付 | 汇款转账
邮　　费：　　　全国范围内包邮
服务保障：
商品套餐：原版图纸镜像版图纸
一口价：￥980.00

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸，我们客服人员会电话与您联系确认图纸编号、收货信息等，感谢您对本站的关注，祝您网上购物愉快！

购图前重要说明：
购买本套图纸仅提供打印好的图纸一份，我们不出售电子文件、光盘。我们设计的图纸非常详细，用A3规格打印图纸，比传统蓝图更清晰、容易复印、方便收藏，可以直接应用到施工现场。售后服务仅为图纸答疑，不包任何修改，因为只要其中一张图纸改变，其它图纸相应均需修改，工作量较大，所以我们不包修改。如果您个性要求较多需按要求订做设计，请查看别墅设计业务流程，并联系设计客服咨询设计收费标准。

详细介绍

图纸属性
编号： DC0024	层数：三层	结构形式：砖混结构	主体造价： 22-28万
开间： 8.9米	进深： 8.4米	占地面积： 75.61平方米	建筑面积： 252.39平方米

图纸内容
建筑图：	建筑施工总说明、建筑构造设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、节点大样图、门窗表
结构图：	结构设计总说明、大样图、基础平面布置图、一层顶梁结构平面图、二层顶梁结构平面图、三层顶梁结构平面图、屋顶梁结构平面图、一层顶结构平面图、二层顶结构平面图、三层顶结构平面图、屋顶结构平面图、楼梯配筋图
给排水图：	给排水设计说明与图例、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶排水平面图、卫生间大样图、给排水系统图
电气图：	电气设计说明、设备材料表、等电位联结做法、配电系统图、弱电系统图、配电干线图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、基础接地平面图、屋顶防雷平面图
设计功能

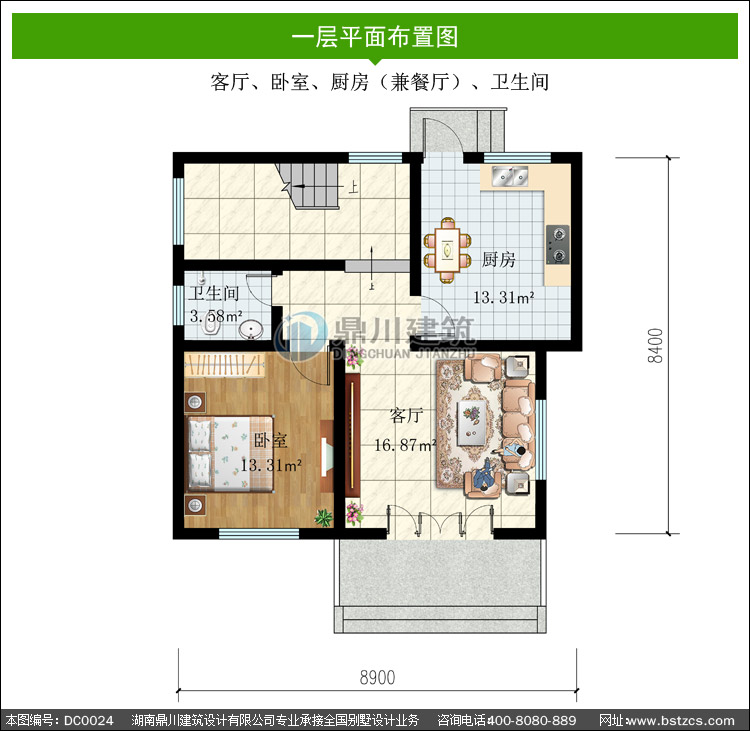

一层：	客厅、卧室、厨房（兼餐厅）、卫生间

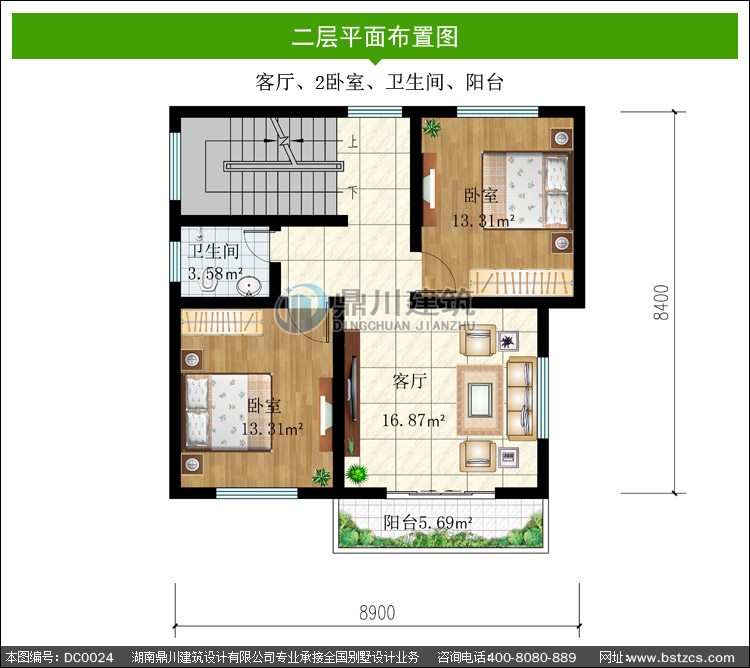

二层：	客厅、2卧室、卫生间、阳台

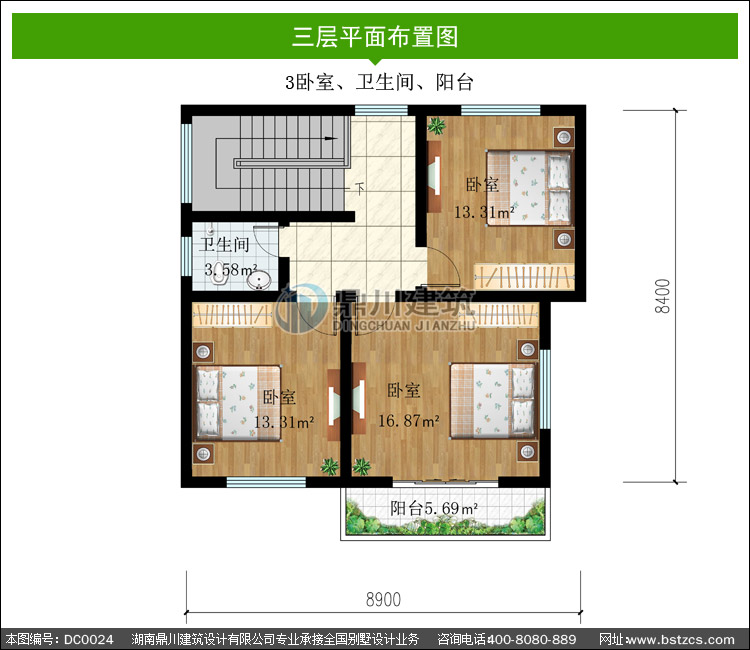

三层：	3卧室、卫生间、阳台
