现代四层带商铺别墅图纸及效果图_新农村自建别墅设计,鼎川建筑

商品编号：　DC1084
规　　格：　8.4米×11米
支付方式：　货到付款 | 在线支付 | 汇款转账
邮　　费：　　　全国范围内包邮
服务保障：
商品套餐：原版图纸镜像版图纸
一口价：￥1980.00

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸，我们客服人员会电话与您联系确认图纸编号、收货信息等，感谢您对本站的关注，祝您网上购物愉快！

购图前重要说明：
购买本套图纸仅提供打印好的图纸一份，我们不出售电子文件、光盘。我们设计的图纸非常详细，用A3规格打印图纸，比传统蓝图更清晰、容易复印、方便收藏，可以直接应用到施工现场。售后服务仅为图纸答疑，不包任何修改，因为只要其中一张图纸改变，其它图纸相应均需修改，工作量较大，所以我们不包修改。如果您个性要求较多需按要求订做设计，请查看别墅设计业务流程，并联系设计客服咨询设计收费标准。

详细介绍

注：本套图纸为预售图纸，预售期间，联系在线客服付款即可立减200元！付款成功后，商品将在10个工作日内发出。（商品正式上架后，立即恢复原价！）

图纸属性
编号： DC1084	层数：四层	结构形式：砖混结构	主体造价： 40-50万
开间： 8.4米	进深： 11米	占地面积： 97.11平方米	建筑面积： 401.76平方米

图纸内容
建筑图：	包含建筑总说明、平面图、立面图、剖面图、楼梯大样图、门窗尺寸、节点大样等
结构图：	包含基础平面施工图、各层梁、柱、楼板配筋及大样图等
给排水图：	包含各层给排水平面图、给排水系统图及大样图等
电气图：	包含配电系统图、各层照明平面图、插座平面图、弱电平面图、防雷以及接地平面图等
设计功能

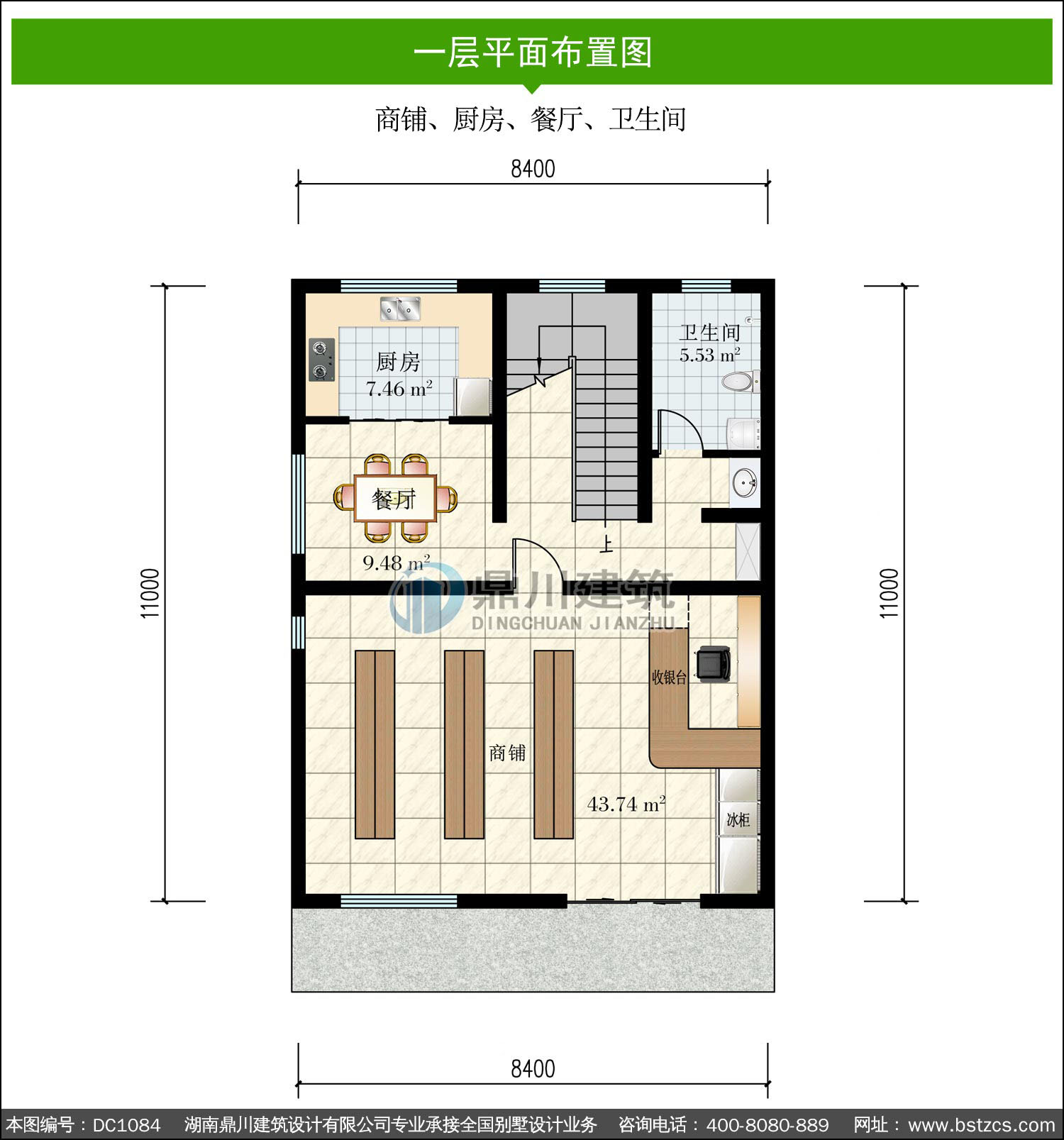

一层：	商铺、厨房、餐厅、卫生间

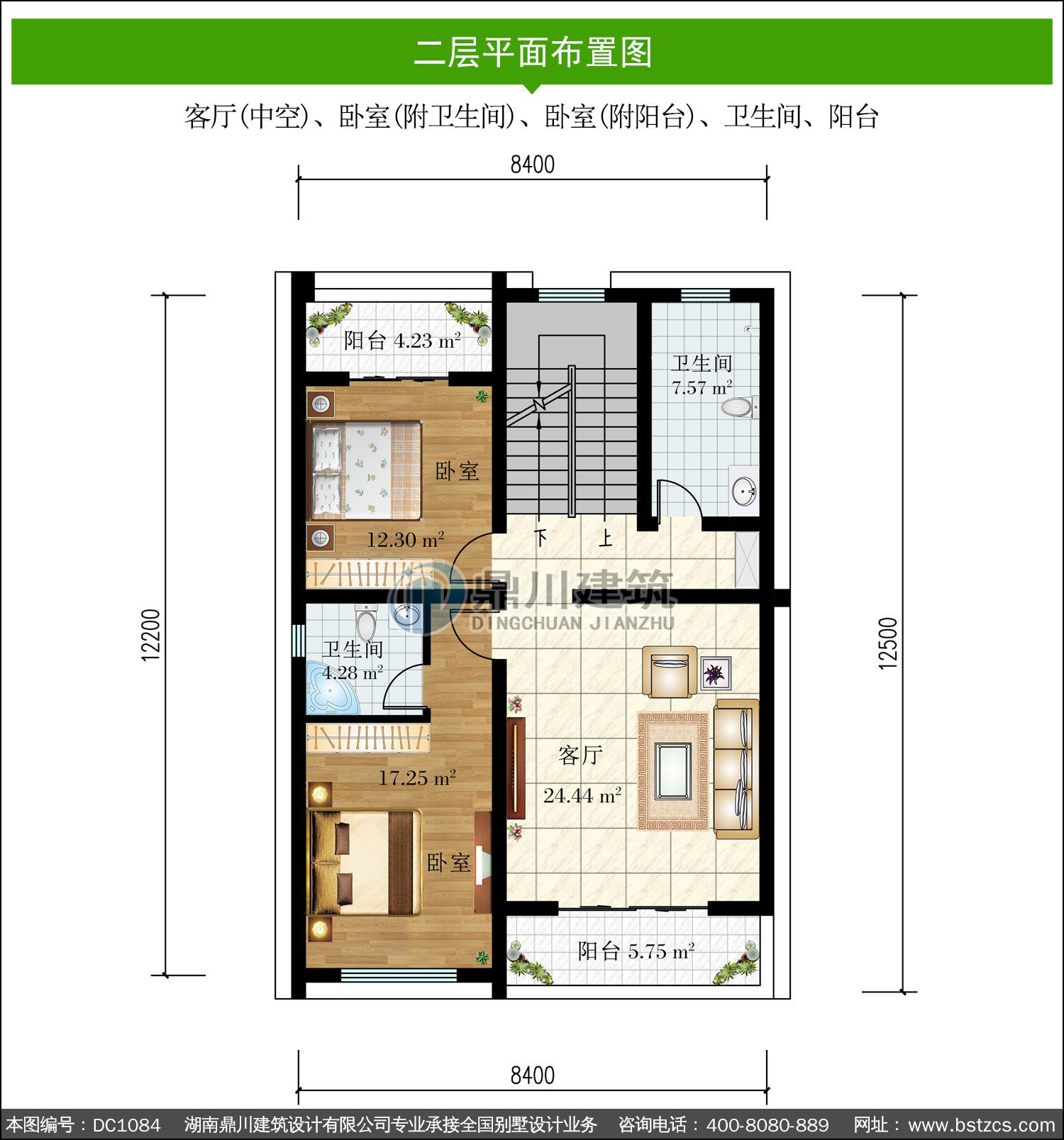

二层：	客厅(中空)、卧室(附卫生间)、卧室(附阳台)、卫生间、阳台

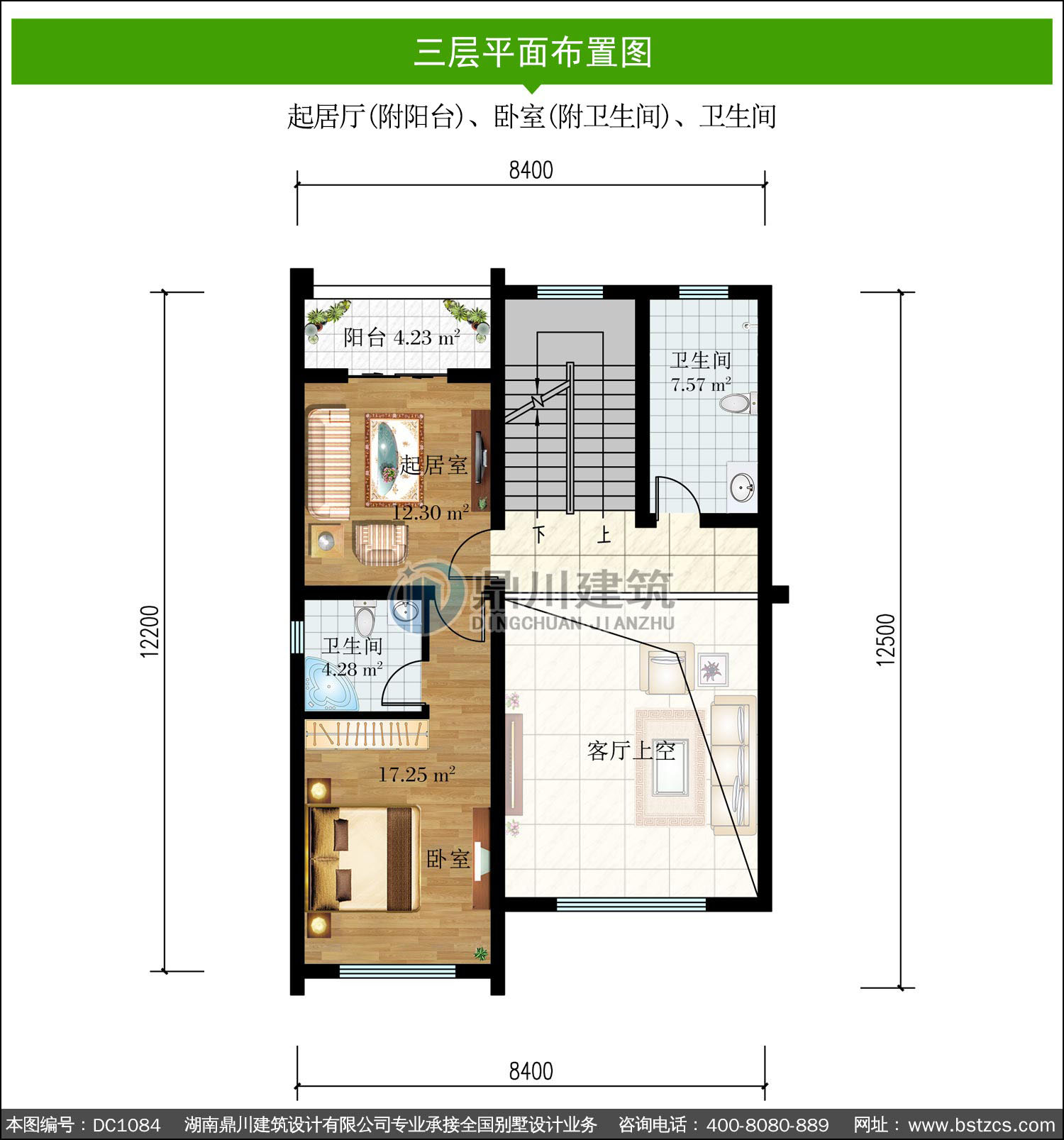

三层：	起居厅(附阳台)、卧室(附卫生间)、卫生间

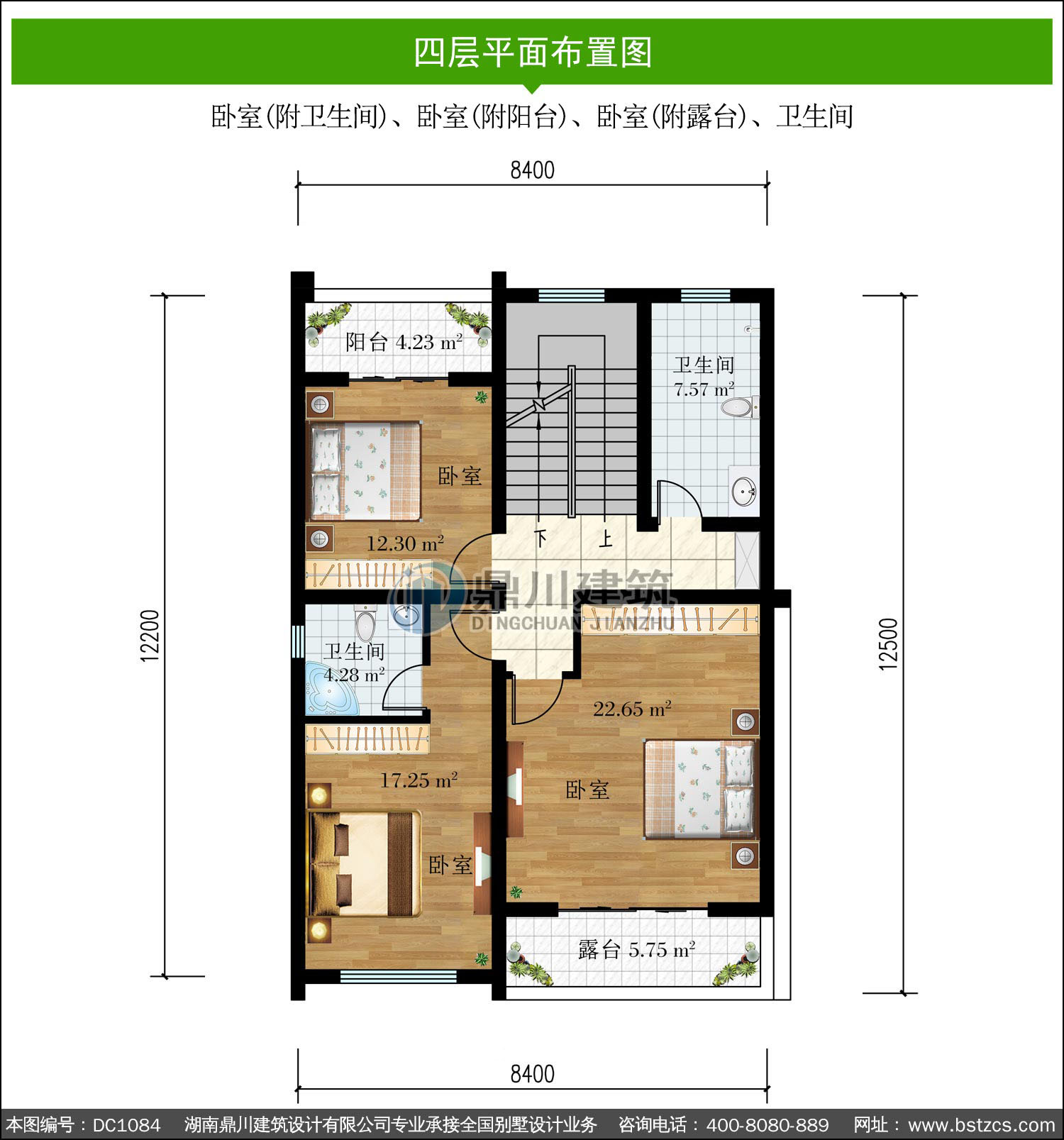

四层：	卧室(附卫生间)、卧室(附阳台)、卧室(附露台)、卫生间

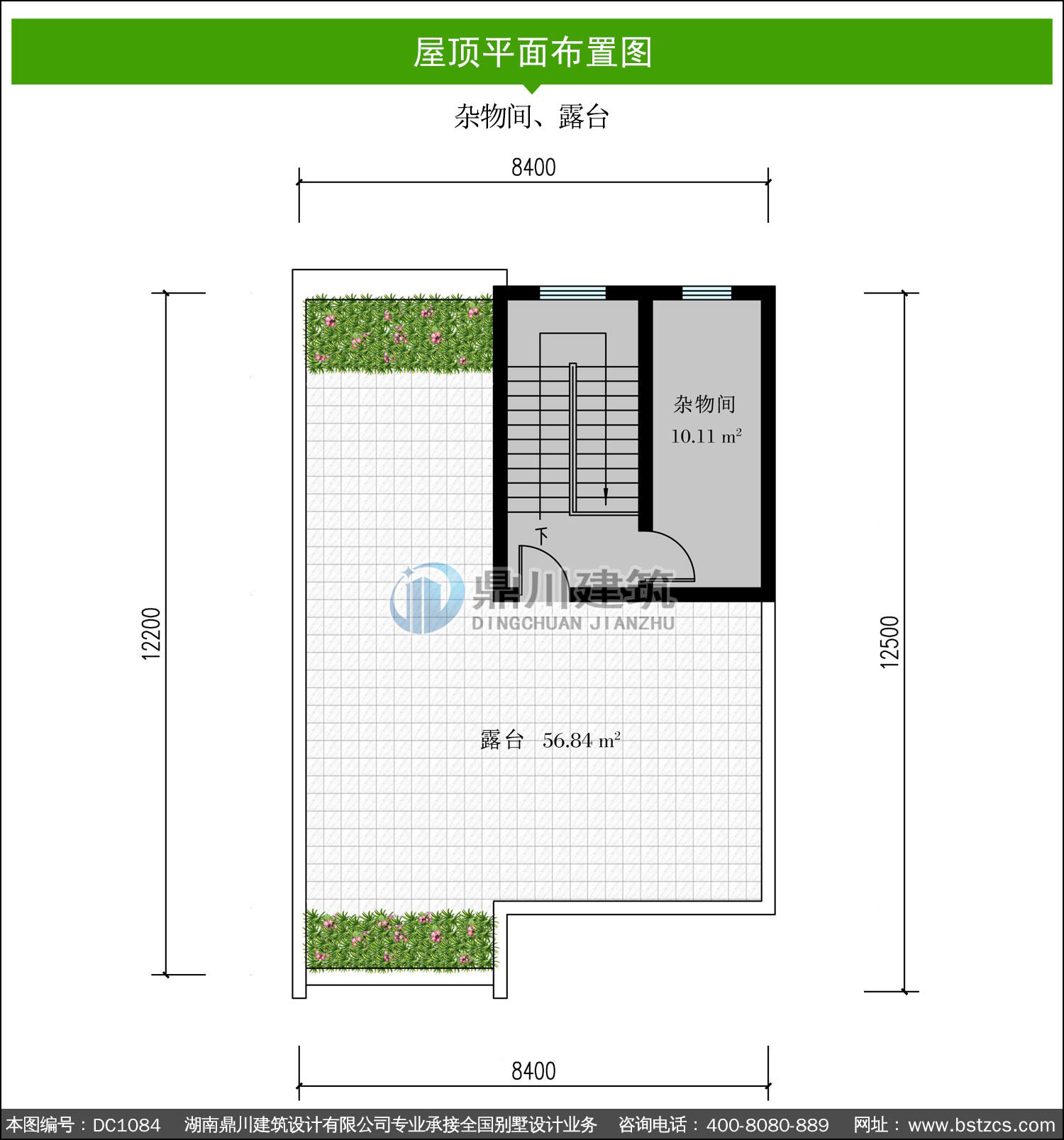

屋顶：	杂物间、露台
