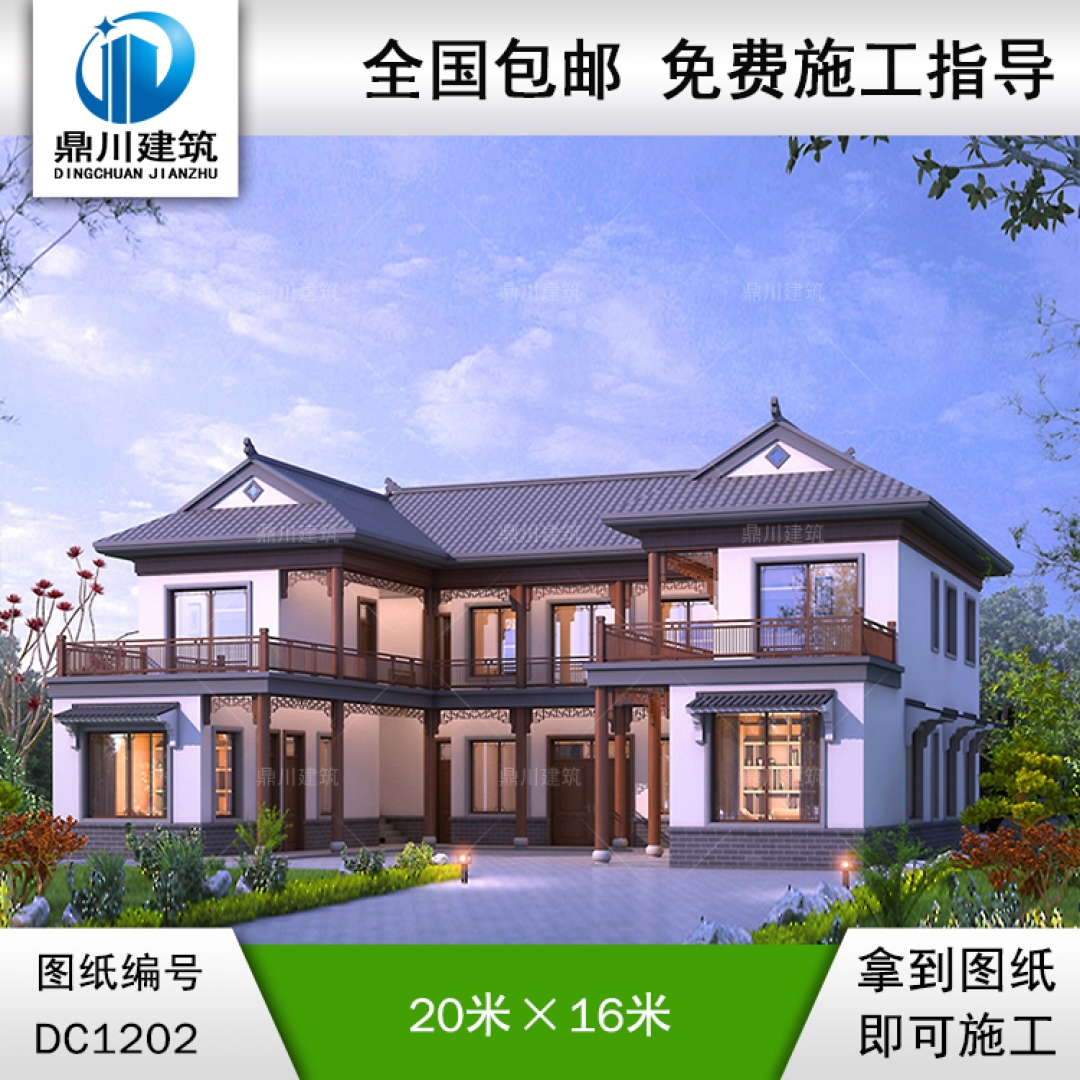

农村二层中式三合院施工图纸及效果图_三合院图纸设计,鼎川建筑

商品编号：　DC1202
规　　格：　20米×16米
支付方式：　货到付款 | 在线支付 | 汇款转账
邮　　费：　　　全国范围内包邮
服务保障：
商品套餐：原版图纸镜像版图纸
一口价：￥1980.00

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸，我们客服人员会电话与您联系确认图纸编号、收货信息等，感谢您对本站的关注，祝您网上购物愉快！

购图前重要说明：
购买本套图纸仅提供打印好的图纸一份，我们不出售电子文件、光盘。我们设计的图纸非常详细，用A3规格打印图纸，比传统蓝图更清晰、容易复印、方便收藏，可以直接应用到施工现场。售后服务仅为图纸答疑，不包任何修改，因为只要其中一张图纸改变，其它图纸相应均需修改，工作量较大，所以我们不包修改。如果您个性要求较多需按要求订做设计，请查看别墅设计业务流程，并联系设计客服咨询设计收费标准。

详细介绍

图纸属性
编号： DC1202	层数：二层	结构形式：砖混结构	主体造价： 50-60万
开间： 20米	进深： 16米	占地面积： 252平方米	建筑面积： 458.08平方米

图纸内容
建筑图：	包含建筑总说明、平面图、立面图、剖面图、楼梯大样图、门窗尺寸、节点大样等
结构图：	包含基础平面施工图、各层梁、柱、楼板配筋及大样图等
给排水图：	包含各层给排水平面图、给排水系统图及大样图等
电气图：	包含配电系统图、各层照明平面图、插座平面图、弱电平面图、防雷以及接地平面图等
设计功能
一层：	大厅、餐厅、棋牌室、茶室、厨房、洗衣房、2卧室、2内卫、2公卫、外廊、内庭院
二层：	4卧室、2内卫、2公卫、2书房、小会客厅、外廊、2露台
