二层带阁楼大面积别墅设计全套图纸_别墅设计图纸,农村房屋设计图

商品编号：　DC0223
规　　格：　20.7米×10.8米
支付方式：　货到付款 | 在线支付 | 汇款转账
邮　　费：　　　全国范围内包邮
服务保障：
商品套餐：原版图纸原版图纸+材料预算镜像版图纸镜像版图纸+材料预算
一口价：￥1980.00

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸，我们客服人员会电话与您联系确认图纸编号、收货信息等，感谢您对本站的关注，祝您网上购物愉快！

购图前重要说明：
购买本套图纸仅提供打印好的图纸一份，我们不出售电子文件、光盘。我们设计的图纸非常详细，用A3规格打印图纸，比传统蓝图更清晰、容易复印、方便收藏，可以直接应用到施工现场。售后服务仅为图纸答疑，不包任何修改，因为只要其中一张图纸改变，其它图纸相应均需修改，工作量较大，所以我们不包修改。如果您个性要求较多需按要求订做设计，请查看别墅设计业务流程，并联系设计客服咨询设计收费标准。

详细介绍

图纸属性
编号： DC0223	层数：二层	结构形式：砖混结构	主体造价： 40-50万
开间： 20.7米	进深： 10.8米	占地面积： 205.98平方米	建筑面积： 430.25平方米

图纸内容
建筑图：	建筑设计说明、工程做法表、一层平面图、二层平面图、阁楼平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门头详图、节点大样图、门窗大样图、门窗表
结构图：	结构设计说明、基础平面布置图、基础大样图、一层板结构平面图、阁楼层板结构平面图、屋顶板结构平面图、一层梁结构平面图、阁楼层梁结构平面图、顶层梁结构平面图、楼梯配筋图、节点大样图
给排水图：	给排水设计说明、一层给排水平面图、二层给排水平面图、阁楼层给排水平面图、排水系统图、卫生间大样图、冷热水系统图
电气图：	电气设计说明、设备材料表、等电位联结做法、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、阁楼层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、接地平面图、屋顶防雷平面图
设计功能
一层：	客厅、主卧（附书房、阳台）、2卧室、棋牌室、储藏室、健身房、厨房、餐厅、2卫生间

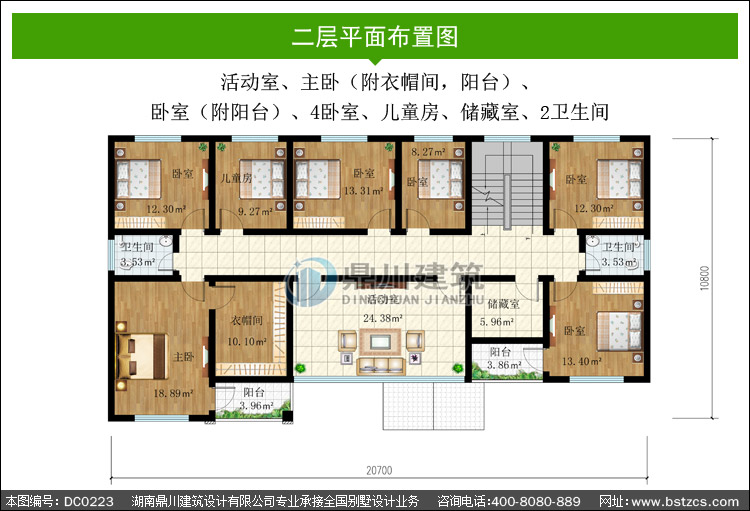

二层：	活动室、主卧（附衣帽间，阳台）、卧室（附阳台）、4卧室、儿童房、储藏室、2卫生间
阁楼：	阳台
