某私人别墅图纸_别墅设计图纸,新农村别墅,农村自建房设计

商品编号：　DC0035
规　　格：　14.1米×13.7米
支付方式：　货到付款 | 在线支付 | 汇款转账
邮　　费：　　　全国范围内包邮
服务保障：
商品套餐：原版图纸原版图纸+材料预算镜像版图纸镜像版图纸+材料预算
一口价：￥498.00

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸，我们客服人员会电话与您联系确认图纸编号、收货信息等，感谢您对本站的关注，祝您网上购物愉快！

购图前重要说明：
购买本套图纸仅提供打印好的图纸一份，我们不出售电子文件、光盘。我们设计的图纸非常详细，用A3规格打印图纸，比传统蓝图更清晰、容易复印、方便收藏，可以直接应用到施工现场。售后服务仅为图纸答疑，不包任何修改，因为只要其中一张图纸改变，其它图纸相应均需修改，工作量较大，所以我们不包修改。如果您个性要求较多需按要求订做设计，请查看别墅设计业务流程，并联系设计客服咨询设计收费标准。

详细介绍

图纸属性
编号： DC0035	层数：三层	结构形式：框架结构	主体造价： 35-45万
开间： 14.1米	进深： 13.7米	占地面积： 154.33平方米	建筑面积： 332.28平方米

图纸内容
建筑图：	建筑施工总说明、建筑构造设计说明、一层平面图、二层平面图、三层平面图、阁楼平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、2-2剖面图、3-3剖面图、门头大样图、楼梯大样图、卫生间大样图、节点详图、门窗详图、门窗表
结构图：	结构设计说明、通用做法详图、基础平面布置图、基础详图、地框梁施工图、一层顶板施工图、二层顶板施工图、三层顶板施工图、坡屋顶板施工图、一层顶梁施工图、二层顶梁施工图、三层顶梁施工图、坡屋顶梁施工图、柱平面布置图、楼梯施工图、节点大样图、坡屋面做法大样图
给排水图：	给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、阁楼给排水平面图、屋顶给排水平面图、卫生间给排水大样图、给排水系统图
电气图：	电气设计说明、设备材料表、等电位联结做法、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、基础接地平面图、屋顶防雷平面图
设计功能

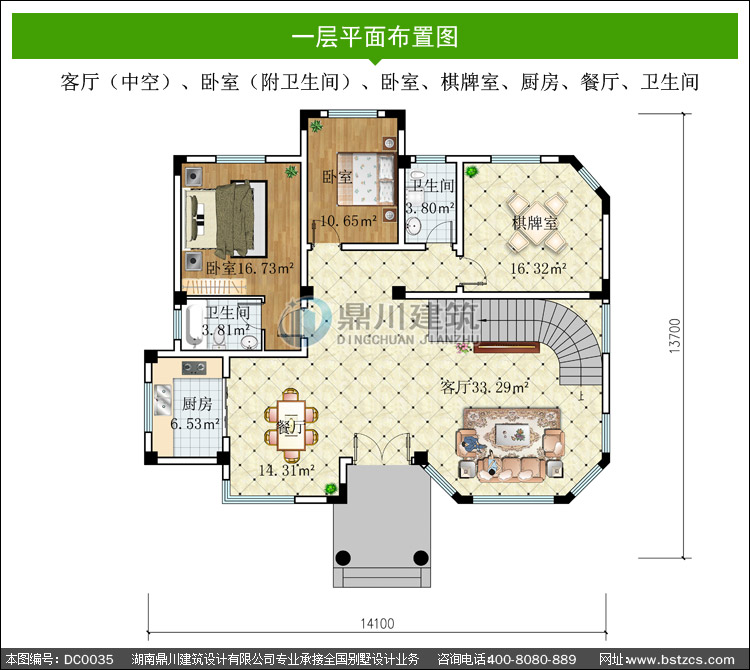

一层：	客厅（中空）、卧室（附卫生间）、卧室、棋牌室、厨房、餐厅、卫生间
二层：	起居室、卧室（附衣帽间，卫生间）、2卧室、卫生间

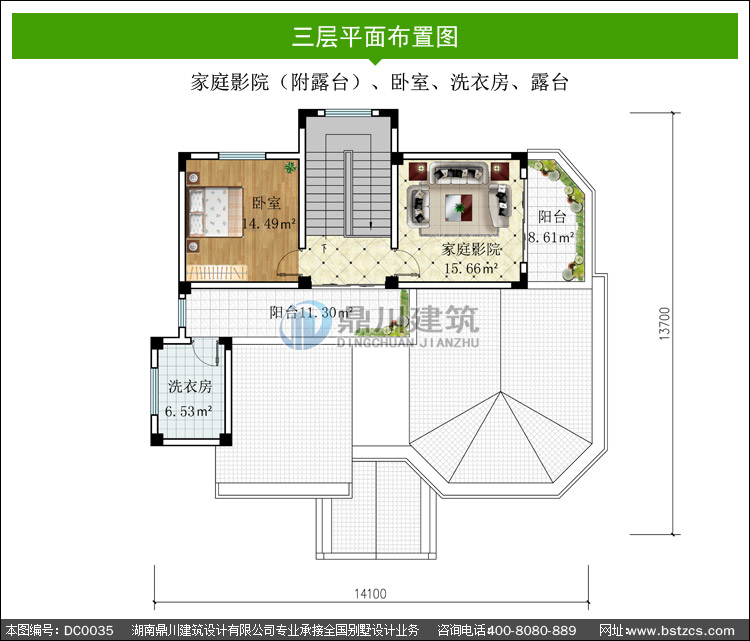

三层：	家庭影院（附露台）、卧室、洗衣房、露台
