二层半带车库中式小别墅全套图纸及效果图_三层中式房屋设计,鼎川建筑

商品编号：　DC0402
规　　格：　8.4米×12.3米
支付方式：　货到付款 | 在线支付 | 汇款转账
邮　　费：　　　全国范围内包邮
服务保障：
商品套餐：原版图纸原版图纸+材料预算镜像版图纸镜像版图纸+材料预算
一口价：￥980.00

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸，我们客服人员会电话与您联系确认图纸编号、收货信息等，感谢您对本站的关注，祝您网上购物愉快！

购图前重要说明：
购买本套图纸仅提供打印好的图纸一份，我们不出售电子文件、光盘。我们设计的图纸非常详细，用A3规格打印图纸，比传统蓝图更清晰、容易复印、方便收藏，可以直接应用到施工现场。售后服务仅为图纸答疑，不包任何修改，因为只要其中一张图纸改变，其它图纸相应均需修改，工作量较大，所以我们不包修改。如果您个性要求较多需按要求订做设计，请查看别墅设计业务流程，并联系设计客服咨询设计收费标准。

详细介绍

注：图纸为湖南鼎川建筑设计有限公司设计作品，已通过国家版权局进行版权登记，受法律保护。图纸设计都是依照国家建筑行业标准设计的，对其结构受力安全执行建筑设计行业的强制性法律责任，即施工方在施工过程中图纸有看不明白或需要技术上支持的，拨打我们公司客服电话400-8080-889，我们将会热情为其解答。

图纸属性
编号： DC0402	层数：三层	结构形式：砖混结构	主体造价： 28-35万
开间： 8.4米	进深： 12.3米	占地面积： 119.07平方米	建筑面积： 281.09平方米

图纸内容
建筑图：	建筑设计总说明、一层平面图、二层平面图、三层平面图、阁楼平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、室内装修表、楼梯大样图、门窗表、门窗大样图、节点详图
结构图：	结构设计总说明、坡屋面构造大样图、基础平面布置图、二层板平法施工图、二层梁平法施工图、三层板平法施工图、三层梁平法施工图、阁楼板平法施工图、阁楼梁平法施工图、屋顶梁板平法施工图、楼梯大样图、节点大样图
给排水图：	给排水设计说明、给水系统原理图、污水系统图、卫生间给排水大样图、一层给排水平面图、二层给排水平面图、三层给排水平面图、阁楼给排水平面图、屋顶给排水平面图
电气图：	电气设计说明及图例、配电系统图、一层照明平面图、二层照明平面图、三层照明平面图、阁楼层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、阁楼层插座平面图、防雷平面图、接地平面图、一层电讯平面图、二层电讯平面图、三层电讯平面图
设计功能

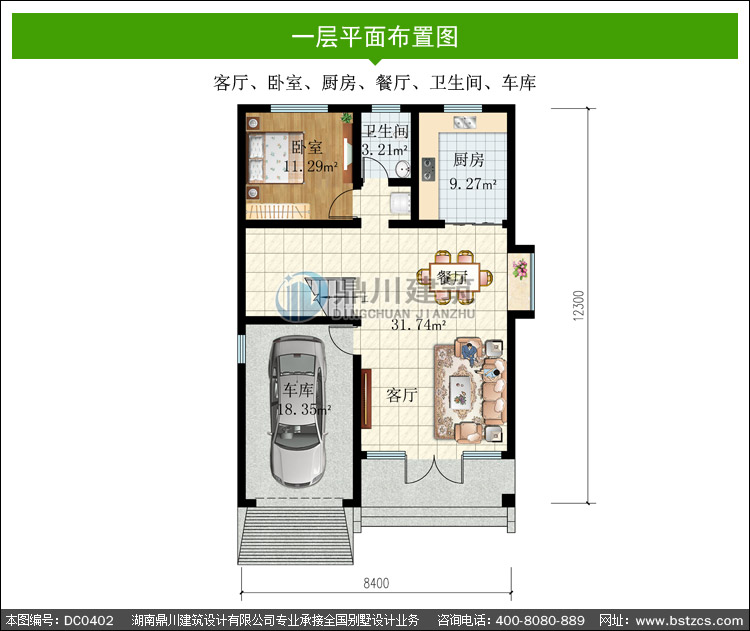

一层：	客厅、卧室、厨房、餐厅、卫生间、车库

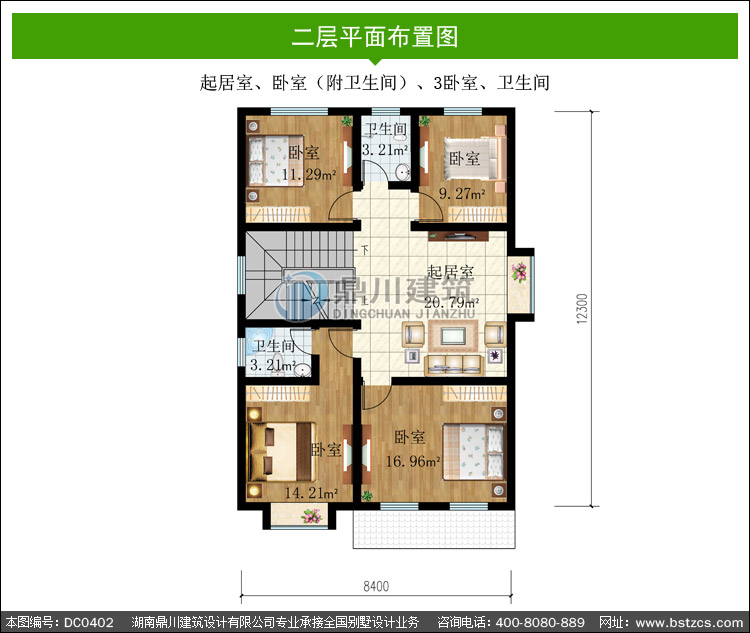

二层：	起居室、卧室（附卫生间）、3卧室、卫生间

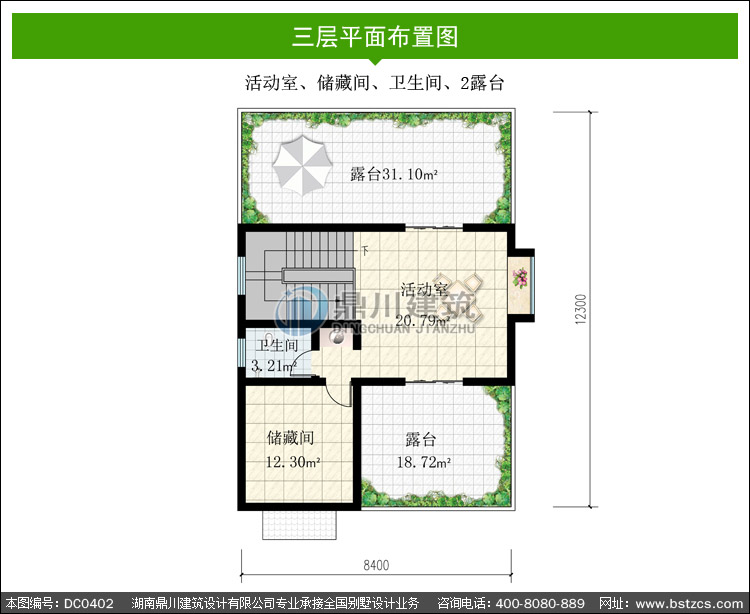

三层：	活动室、储藏间、卫生间、2露台
