新农村简约的三层带露台别墅设计图纸_农村自建房设计图,鼎川别墅图纸

商品编号：　DC0573
规　　格：　12米×12米
支付方式：　货到付款 | 在线支付 | 汇款转账
邮　　费：　　　全国范围内包邮
服务保障：
商品套餐：原版图纸原版图纸+材料预算镜像版图纸镜像版图纸+材料预算
一口价：￥1980.00

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸，我们客服人员会电话与您联系确认图纸编号、收货信息等，感谢您对本站的关注，祝您网上购物愉快！

购图前重要说明：
购买本套图纸仅提供打印好的图纸一份，我们不出售电子文件、光盘。我们设计的图纸非常详细，用A3规格打印图纸，比传统蓝图更清晰、容易复印、方便收藏，可以直接应用到施工现场。售后服务仅为图纸答疑，不包任何修改，因为只要其中一张图纸改变，其它图纸相应均需修改，工作量较大，所以我们不包修改。如果您个性要求较多需按要求订做设计，请查看别墅设计业务流程，并联系设计客服咨询设计收费标准。

详细介绍

注：图纸为湖南鼎川建筑设计有限公司设计作品，已通过国家版权局进行版权登记，受法律保护。图纸设计都是依照国家建筑行业标准设计的，对其结构受力安全执行建筑设计行业的强制性法律责任，即施工方在施工过程中图纸有看不明白或需要技术上支持的，拨打我们公司客服电话400-8080-889，我们将会热情为其解答。

图纸属性
编号： DC0573	层数：三层	结构形式：砖混结构	主体造价： 38-48万
开间： 12米	进深： 12米	占地面积： 142.44平方米	建筑面积： 381.17平方米

图纸内容
建筑图：	建筑设计总说明、一层平面图、二层平面图、三层平面图、阁楼层平面图、屋顶平面图、1-6轴立面图、6-1轴立面图、A-J轴立面图、J-A轴立面图、1-1剖面图室内装修表、楼梯放大平面图一、楼梯放大平面图二、门窗表门窗立面分格图一、门窗立面分格图二节点详图一、节点详图二、节点详图三
结构图：	结构设计总说明一、结构设计总说明二、结构设计总说明三、坡屋面构造大样、基础平面布置图、基础详图、一层梁配筋图、二层梁配筋图、二层板平法施工图、三层梁配筋图、三层板平法施工图、阁楼层梁配筋图、阁楼层板平法施工图、坡屋面层梁配筋图、坡屋顶层板平法施工图、楼梯结构图、节点详图一、节点详图二
给排水图：	给排水设计说明（一）、给排水设计说明（二）、一层给排水平面图、二层给排水平面图、三层给排水平面图、阁楼给排水平面图、屋顶排水平面图、给排水系统原理图、卫生间给排水详图、化粪池大样图
电气图：	电气设计说明及图例、配电系统图（一）、配电系统图（二）、一层照明平面图、二层照明平面图、三层照明平面图、阁楼层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、阁楼层插座平面图、防雷平面图、接地平面图、一层电讯平面图、二层电讯平面图、三层电讯平面图
设计功能

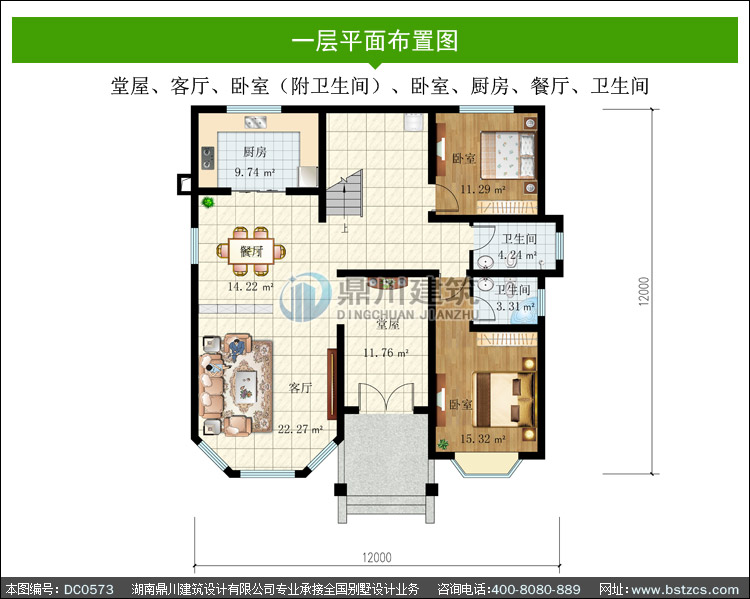

一层：	堂屋、客厅、卧室（附卫生间）、卧室、厨房、餐厅、卫生间

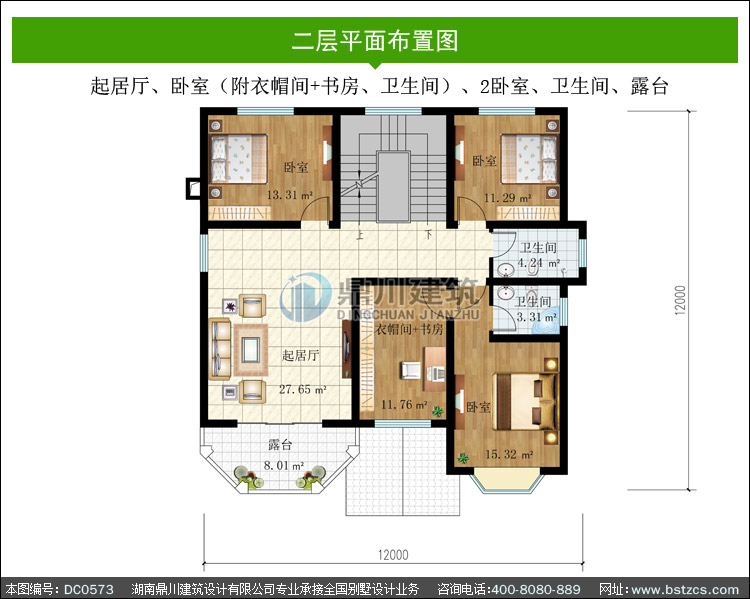

二层：	起居厅、卧室（附衣帽间+书房、卫生间）、2卧室、卫生间、露台

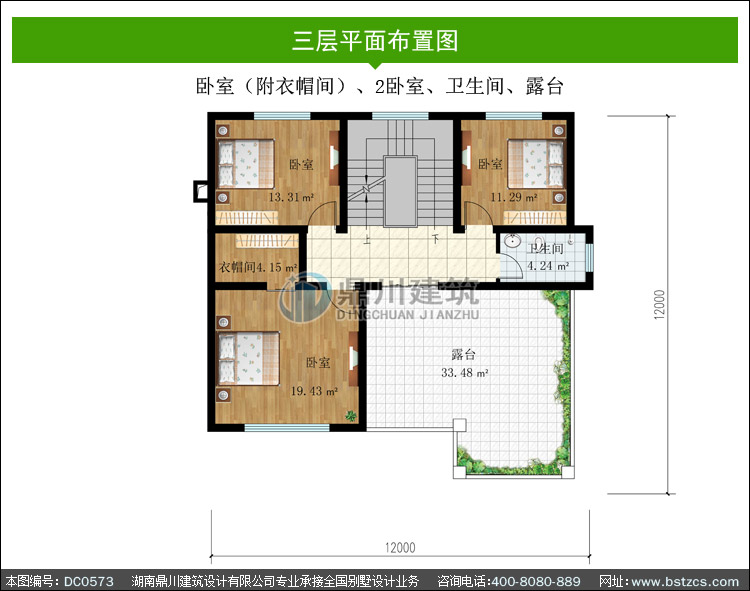

三层：	卧室（附衣帽间）、2卧室、卫生间、露台
